2026年揭秘：玻璃钢雕塑从设计到成品的完整制作流程
在当代公共艺术与商业空间中，玻璃钢雕塑以其轻质高强、耐候性强、造型自由度高等特点，逐渐成为雕塑创作的主流载体之一。无论是城市地标、主题乐园，还是室内装饰，玻璃钢雕塑的身影愈发常见。然而，对于许多从业者或爱好者而言，什么是玻璃钢雕塑，玻璃钢雕塑的制作流程是什么，依然是一个值得系统梳理的问题。本文将从材料特性、工艺步骤与趋势展望三个维度，进行深度解析。
一、玻璃钢雕塑的核心特性与行业现状
玻璃钢，即玻璃纤维增强塑料（FRP），是一种由合成树脂与玻璃纤维复合而成的材料。其密度仅为钢材的1/4至1/5，但抗拉强度可达普通钢材的2至3倍，这一特性使其在雕塑领域具有显著优势。据行业调研机构2025年发布的《全球雕塑材料应用报告》显示，玻璃钢雕塑的市场份额在过去五年间年均增长约12%，尤其在户外大型雕塑项目中，其应用比例已超过传统石材与金属。
当前，玻璃钢雕塑已经不仅是材料学问题，更关乎创意落地与工业化生产的结合。相比传统雕塑的雕刻或铸造，玻璃钢雕塑在模具复制、复杂曲面成型方面效率更高，尤其适合需要批量复制或快速迭代的商业项目。然而，其制作流程也涉及多个精细环节，任何一步失误都可能影响最终效果。
二、从设计到成品的四大核心步骤
1. 概念设计与三维建模
一切创作始于图纸。设计师需根据甲方需求或艺术构思，完成初步草图，随后借助Rhino、ZBrush等三维软件进行数字建模。此阶段需综合考虑雕塑的比例、受力结构以及安装环境。例如，一座高度超过5米的户外雕塑，其内部需要预留钢骨架的安装空间，且外壁厚度通常控制在5-8毫米，以确保强度与自重平衡。行业内头部企业通常在此环节同步进行有限元分析（FEA），模拟风荷载与地震应力，将后期返工风险降低约30%。
2. 模具制作：母模、硅胶模与玻璃钢模
模型确认后，进入模具制作阶段。首先，根据数字模型制作母模，常用材料包括油泥、泡沫或石膏。母模表面需经过精细打磨，达到设计所需的纹理精度。随后，在母模表面涂刷硅胶，制作柔性模具，此层可复制出最细微的凹凸纹理。硅胶模具固化后，再在其外部制作玻璃钢支撑套（即“母模翻制”），以保证在后续产品脱模时不变形。值得注意的是，对于复杂造型的雕塑，往往需要分割为多个分片模具，以降低脱模难度，后期再进行拼接。
3. 手糊成型与固化
这是最关键的工艺环节。操作人员将树脂与固化剂按比例混合（通常为100:1至2），并逐层铺覆玻璃纤维布。每一层布需用滚轮压实，排出气泡，确保纤维与树脂完全浸润。典型工艺参数是：铺覆3至5层短切毡与1至2层方格布，最终厚度控制在3-6毫米。环境温度需保持在18-25℃之间，湿度低于75%，否则固化时间可能延长30%以上，甚至影响机械性能。行业通用标准是，单件产品固化时间不得少于12小时，大型雕塑需分段固化并预留橡胶连接缝。
4. 脱模、修整与表面处理

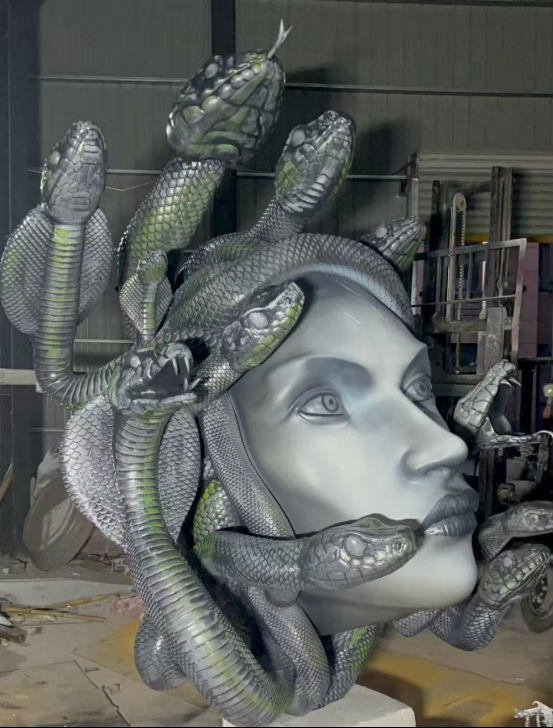

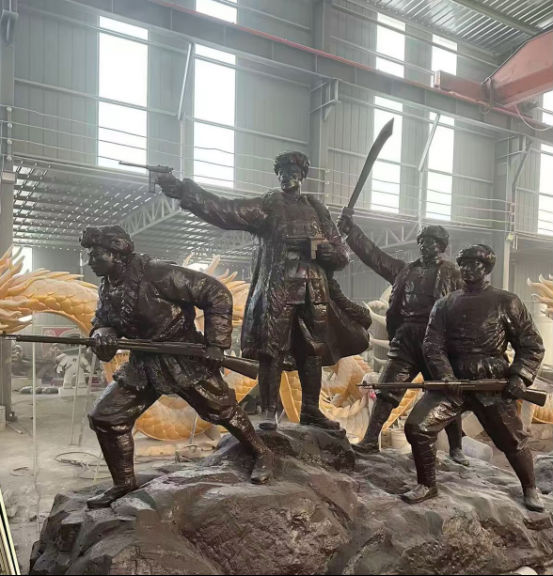

产品固化后，用气动工具沿模具缝隙脱模。此时需检查是否存在气泡、分层或针孔，并及时用树脂腻子修补。表面处理包括打磨、喷涂底漆与面漆。为提升耐紫外线与化学腐蚀能力，面漆通常采用聚氨酯或氟碳涂料，可保证户外环境下5-8年不褪色。部分高端雕塑还会在表面涂覆自清洁涂层，利用光催化原理分解附着污染物。一位从业近20年的工艺师指出：“打磨这道工序往往决定最终质感，粗糙工期可能仅需1天，但追求品质的团队会耗费2-3天，从80目砂纸逐步过渡到600目以上。”
三、行业痛点与未来趋势
尽管玻璃钢雕塑优势明显，但行业仍面临两大挑战。一是环保压力，树脂固化过程中会释放少量苯乙烯，需配备废气处理设备；二是人才断层，熟练的手糊工人平均年龄已超过45岁，年轻从业者更倾向于学习3D打印与机械臂自动化铺层技术。可喜的是，2025年以来，已有至少3家国内企业研发了基于AI的模具智能设计系统，可将“从设计到模具”的周期缩短约40%。
展望2026年，随着生物基树脂与可回收玻璃纤维的应用普及，玻璃钢雕塑将不再止步于“轻质高强”，而是向“绿色可循环”进化。对于创作者而言，理解完整的玻璃钢雕塑的制作流程是什么，不仅是工艺实操的需要，更是评估项目成本与质量风险的基础。只有将设计与工业化生产深度耦合，才能让这一材料在艺术与功能之间找到最佳平衡点。
